린나이 가스레인지 설치 쿡탑 교체 방법

사용설명서 | 2025년 12월 01일 06시 58분

린나이 가스레인지 빌트인 쿡탑을 교체 설치하기 위해서 린나이 홈페이지에 접속해서 사용설명서를 찾아봤는데요, RBR - GF3000 모델에 대한 사용설명서를 찾았습니다. 쥬벨 프리미엄 가스쿡탑인데요, 일단 사용설명서에 나와있는 내용을 정리해보겠습니다.

아래 내용을 잘 읽어보고 린나이 가스레인지 쿡탑을 어떻게 빌트인으로 설치할 수 있는지 확인해보시기 바랍니다.

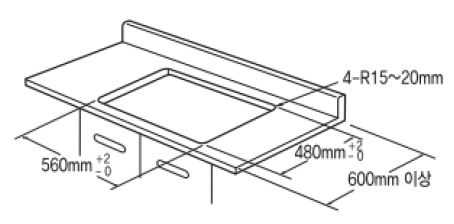

싱크대 가공치수

상판에 설치를 위한 홀을 만들어야 됩니다. 설치 도면에 있는 치수대로 작업해야 됩니다.

싱크대 상판 타공치수

가로 : 560mm
세로 : 480mm
매립깊이 : 50이상

가스레인지 하부에 식기세척기, 드럼세탁기, 김치냉장고를 설치할 경우 가스레인지 바닥과 20mm 이상 공간을 확보해서 설치해야 됩니다.

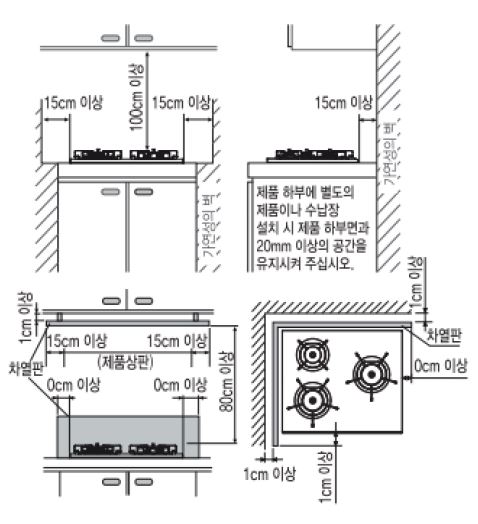

가스레인지 벽 사이에 충분한 간격을 유지해야 됩니다. 충분한 간격을 띄울 수 없는 경우에는 차열판을 설치하는것이 좋습니다.

가스레인지부터 측면까지 : 15cm 이상
가스레인지부터 싱크대 뒷면까지 : 15cm 이상(비가연성일 경우 : 3cm 이상)
천장, 선반 등 가연물과 제품 배기구 사이 : 100cm 이상(비가연성일 경우 : 80cm 이상)

여기서 말하는 비가연성이랑 타일등을 뜻합니다.

바람이 부는 장소에는 설치하면 안됩니다. 특히 외부로 통하는 창문 주위나 선풍기 주변등에 설치하면 안됩니다. 가스레인지 사용 시 바람에 의한 열기로 창문틀 등 가연성 물질의 변형 및 화재가 발생 될 수 있습니다.

차열판의 설치는 사용자의 가옥구조에 따라 알맞게 제작, 설치해야되며 사용자가 직접 구입해야 됩니다.

가스레인지 하부에 별도의 제품이나 수납 장 설치 시 하부면과 20mm 이상의 공간이 유지 될 수 있도록 보호 조치를 해야 됩니다.

싱크대의 세로폭은 최소 600mm 이상 필요합니다. 싱크대 상판은 열경화성수지 상판 또는 이와 동등하거나 그 이상의 재료를 사용해야 되며 싱크대 상판은 도면 공차내에서 직각을 유지하면서 가공해야 됩니다.

싱크대 가공치수

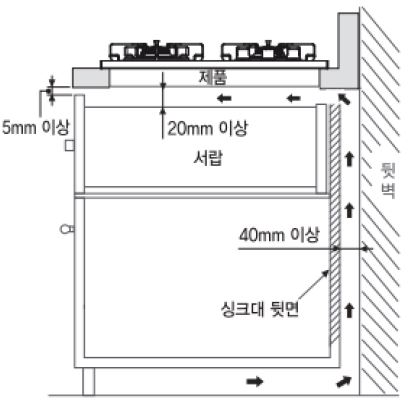

빌트인 작업 시 공기 순환을 위해 싱크대 내부 뒤쪽 공간을 최소 40mm 이상 띄워야 합니다. 싱크대 전면 부분도 공기 순환을 위해 5mm이상 공간을 확보해야 됩니다.

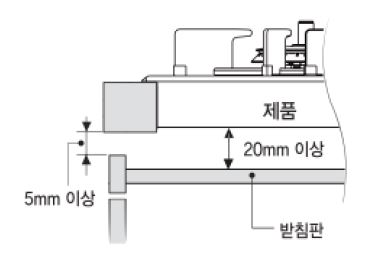

가스레인지 하부에 별도의 제품이나 받침판에서 20mm 이상 간격을 띄우고 설치해야 됩니다. 싱크대 상판으로 부터 깊이가 50mm이상 필요합니다. 싱크대 구조를 반드시 확인 후 설치해야 됩니다.

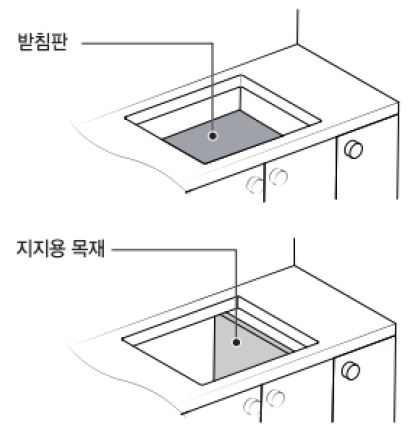

싱크대 받침판, 식기세척기, 전기 오븐 등 또는 지지용 목재 간섭으로 제품이 설치되지 않을 경우에는 전문 설치점에 문의하시기 바랍니다.

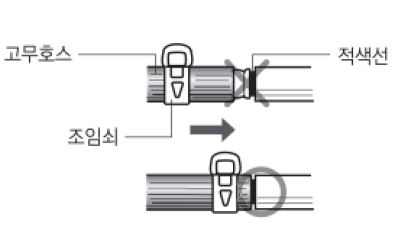

가스레인지에 맞는 정규격의 호스를 가스접속구의 적색선까지 충분히 끼운 후 조임쇠로 잘 조여줘야 됩니다. 가스연소 제품에 사용되는 가스용품은 KS 표준품이거나 한국가스안전공사의 규격검사품이어야하며 유효 사용기간을 꼭 확인해야 됩니다.

가스호스가 절대 가스레인지 밑면을 지나지 않도록 해야되며 밑면 바닥에 가연성 물질이나 가연성 물건이 놓여있지 않도록 합니다.
