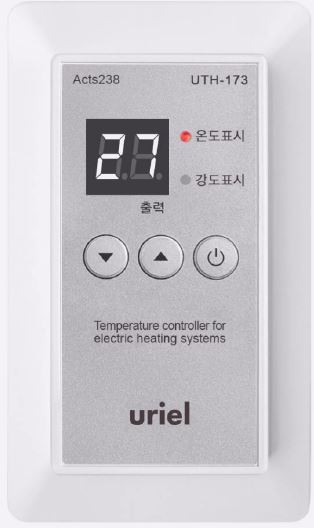

우리엘전자 온도조절기 UTH-173 사용설명서

냉난방 온도조절기 제품들 중에 우리엘전자 온도조절기 제품을 사용중에 있다면 제품 사용설명서를 잘 몰라서 어떻게 난방을 트는지, 사용방법을 정확히 확인하기 힘들 것입니다.

아래는 우리엘전자 온도조절기 UTH-173 제품에 대한 사용설명서(매뉴얼)을 정리하였습니다. 읽어보고 우리엘전자 온도조절기를 사용하면서 냉방, 난방시 어떻게 트는지 확인해보면 될 것 같습니다.

온도센서방식

온도센서에서 감지한 현재온도를 희망온도(설정)와 비교하여 부하측으로 출력을ON/OFF 하여 제어해주는 동작방식입니다. 전원버튼을 사용하여 전원을on/off 할수있으며, 평상시에는 온도표시 녹색램프가 점등된상태에서 현재온도센서가 감지한온도를 표시하여줍니다.

내림버튼 또는 올림버튼을 누르면 설정된온도가 깜빡이며 표시됩니다. 깜빡임중에 버튼을 사용하여 설정온도를 변경할수있으며, 온도설정 후 버튼동작이 없으면 깜빡임이멈추고 설정온도변경이 완료되며, 다시현재온도가표시됩니다.

온도센서방식 세부설정 보기

기본적인 동작방식으로 조절기센서단에 센서를 부착할 경우자동으로 설정동작 됩니다. 세부적인 설정은 추가적으로 변경이 가능합니다. 온도설정▼, ▲버튼을 동시에 3초가량 누르고 있으면 센서모드 FUNCTION의 시작인"En" 표시가 온도표시창에 나타납니다.

En 메시지표시상태에서 다시▼, ▲버튼을 동시에 한번짧게 눌러줍니다. 온도방식 세부설정 메뉴의 첫번째 메뉴인"-L" 표시가 나타나며, 이때▼, ▲버튼을 사용하여 설정값을 변경하여 줍니다. 변경 후 다시 동일한방법으로 다음단계로 이동하여 최종단계까지진행되면"AU" 표시가3회 깜빡이며 설정한값으로 변경저장 됩니다.

저온도설정
-L
0℃
0℃ ~ 최고온도이하
온도설정범위중가장낮은온도를설정한다.

최고온도설정
-H
60℃
최저온도이상~80℃
온도설정범위중가장높은온도를설정한다.

온도편차설정
IF
2℃
0℃ ~5℃
설정온도와현재온도의편차에서ON/OFF 동작

출력지연시간
Ly
20초
01초~ 60초
출력을ON할때지연시간만큼뒤에동작함.

과승온도설정
Ht
65℃
0℃ ~ 80℃
조절기내부센서감지온도가설정온도를초과할경우에러발생

보정온도설정
ES
00℃
-10℃ ~ 10℃
실제적인온도의편차를보정하기위한범위

타임동작 강도방식

온도센서를 사용하지 않을시 자동으로 타임모드로 전환동작 합니다. 타임모드 동작중에는 강도표시 청색램프가 점등됩니다. 설정된주기(1분~ 60분)와 단계(1~ 10)에따라서 부하측으로 전원공급을 ON/OFF 하여주는 동작방식입니다.

타임방식 모드설정

타임동작 방식은 일반단계모드와 강화마루용 모드를 선택하여 사용할수 있습니다. 모드설정방법은 단계설정▼, ▲버튼을 동시에 3초가량 길게누르면 "LH" 메뉴가 표시됩니다. 이때 단계설정▼또는▲버튼을 누르면 "LL –HH –LL" 메뉴가 표시 됩니다. 원하는 모드가 표시되면, 단계설정▼, ▲버튼을 동시에 짧게눌러 줍니다.

LL 모드/ 일반단계모드

LL 모드선택시 -> Lt 메뉴설정 -> ▼, ▲버튼동시짧게 -> In 메뉴설정 -> ▼, ▲버튼동시짧게 -> Hb메뉴설정

HH 모드/ 강화마루모드

HH 모드선택시 -> Lt 메뉴설정 -> ▼, ▲버튼동시짧게 -> "AU" 깜빡임설정완료
